Практическое занятие № 12. Проектирование тел вращения с помощью библиотеки КОМПАС-SHAFT



   1. Цель работы

   1.1 Изучить основные возможности  библиотеки «КОМПАС Shaft-2D»; изучить порядок проектирования тел вращения;

  1.2 Создать условия для формирования ПК 1.5 Составлять документацию для проведения работ по монтажу и ремонту промышленного оборудования, ОК 2. Организовывать собственную деятельность, выбирать типовые методы и способы выполнения профессиональных задач, оценивать их эффективность и качество, ОК 5. Использовать информационно-коммуникационные технологии в профессиональной деятельности.



   2. Задание

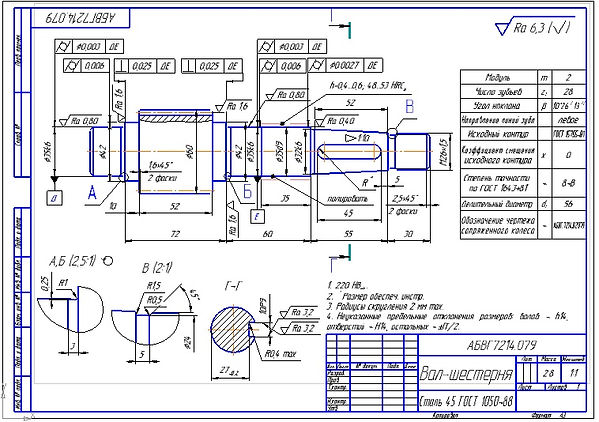

   2.1 Выполнить чертеж вала-шестерни пользуясь библиотекой SHAFT CAD - системы Компас - 3D по выданному чертежу детали. Выполнить геометрические и проверочные расчеты используя модули SHAFT.

   3. Порядок выполнения работы



   3.1. Создать документ Чертеж, формат А3 (ориентация горизонтальная). Создать новый вид . Масштаб М 1:1.

   3.2. Нажать кнопку Менеджер библиотек  на панели Стандартная  и  откройте Компас – Shaft 2D  в разделе Расчет и построение. Включить раздел Построение модели и в появившемся окне нажмите кнопку Новая модель,  (рис. 12.1). Выбрать тип отрисовки модели « В разрезе», (рис. 12.2). Зафиксировать положение курсора в начале координат вида. Нажать кнопку Цилиндрическая ступень, рис. 12.3, и установить параметры ступеней вал-шестерни (рис. 12.4).

















Рисунок 12.1 -  Окно «Построение модели»















Рисунок 12.2 – Окно «Выбор типа отрисовки модели»



   3.3. Для построения колеса зубчатого цилиндрической зубчатой передачи в разделе Элементы механических передач выбрать команду Шестерня цилиндрической зубчатой передачи рис 12.5. В появившемся окне (рис.12.6) введем значение параметров фасок.



















Рисунок 12.3 – Выбор цилиндрической ступени

















Рисунок 12.4 – Дерево построения модели в КОМПАС-SHAFT 2D





















Рисунок 12.5 – Выбор на дереве модели шестерни цилиндрической зубчатой передачи





























Рисунок 12.6 – Окно запуска расчета



   3.4. Далее нажать Запуск расчета → Геометрический расчет (рис.12.7).  После вызова команды Геометрический расчет выбрать расчет По межосевому расстоянию. В появившемся окне ввести следующие значения показанные на рис. 12.8.



























Рисунок 12.7 –  Окно «Расчеты цилиндрической зубчатой передачи внешнего зацепления»



   3.5. В окне нажать кнопку Расчет и затем Возврат в главное меню, рис. 12.9.

   3.6. Далее в главном меню выбрать Расчет на прочность, рис. 12.10.

  3.7 В появившемся окне выбрать материал зубчатых колес Сталь 45Х ГОСТ 4543-71, в окно Расчетная нагрузка (крутящий момент на ведущем колесе), Н∙м Tmax – ввести значение – 950; в окне Частота вращения ведущего колеса, об/мин n1 – ввести значение – 1950 как показано на рис. 12.11.

  3.8. Затем нажать кнопку Расчет→ Результаты расчета и экспортировать в формат RTF и сохранить на диск. Полученный отчет представлен в табл. 12.1.

   3.9. Далее нажать на кнопку Возврат в главное меню и выполнить Расчет на выносливость рис. 12.12.















































Рисунок 12.8 – Окно «Геометрический расчет (Страница 1)»



















Рисунок 12.9 – Окно «Геометрический расчет (Страница 2)»













Рисунок 12.10 – Окно «Главное меню»































Рисунок 12.11 – Расчет на прочность



















Рисунок 12.12 – Окно «Главное меню»



   3.10. В появившемся окне ввести Планируемый ресурс работы Lр – 15000 часов как показано на рис. 12.13. Затем нажать кнопку Расчет→ Результаты расчета и экспортировать в формат RTF и сохранить на диск. Полученный отчет представлен в табл. 12.2.



Рисунок 12.13 – Расчет на выносливость

Таблица 12.1 – Расчёт на прочность при действии максимальной нагрузки
 цилиндрической зубчатой передачи внешнего зацепления (по ГОСТ 21354-87)

Таблица 12.2 – Расчёт на выносливость цилиндрической зубчатой передачи
внешнего зацепления (по ГОСТ 21354-87)

   3.11. Далее нажать и выбрать объект построения «Шестерня Z=28»,рис. 12.14.















Рисунок 12.14 – Окно «Выбор объекта построения»



  3.12. Нажать кнопку Цилиндрическая ступень и установить параметры следующих ступеней вал-шестерни (рис. 12.15).





















Рисунок 12.15 – Дерево построения модели в КОМПАС-SHAFT 2D



   3.13. Для изображения канавок выбрать команду Дополнительные элементы ступеней  и нажать кнопку Канавки  в разделе Канавка, рис. 12.16, рис. 12.17.

   3.14. Для изображения шпоночного паза выбрать команду Дополнительные элементы ступеней  и нажать кнопку Под призматическую шпонку ГОСТ 23360-78  в разделе Шпоночные пазы, рис. 12.18, рис. 12.19.

   3.15. Для изображения резьбы выбрать команду Дополнительные элементы ступеней  и нажать кнопку Резьба в разделе Метрическая, рис. 12.20, рис. 12.21.





















я





Рисунок 12.16 – Построение канавки в КОМПАС-SHAFT 2D























Рисунок 12.17 – Окно для ввода размеров канавки























Рисунок 12.18 – Построение шпоночного паза в КОМПАС-SHAFT 2D



































Рисунок 12.19 – Окно для ввода размеров шпоночного паза





Рисунок 12.20 – Изображение резьбы в КОМПАС-SHAFT 2D





























Рисунок 12.21– Окно для ввода размеров резьбы



       3.16. Для выполнения пространственной модели нажать кнопку Дополнительные построения и выбрать Генерация твердотельной модели, рис. 12.22.







Рисунок 12.22 – Генерация твердотельной модели



   3.17. В результате получим твердотельную модель детали «Вал-шестерни» (рис.12.23).















Рисунок 12.23 – Твердотельная модель детали «Вал-шестерня»

    4. Контрольные работы

   4.1. Расчет каких механических передач можно производить в модуле «КОМПАС Shaft-2D»?

   4.2. Расскажите об алгоритме создания модели вал-шестерни.

   4.3. С помощью какой команды можно изменить масштаб отображения модели детали?
